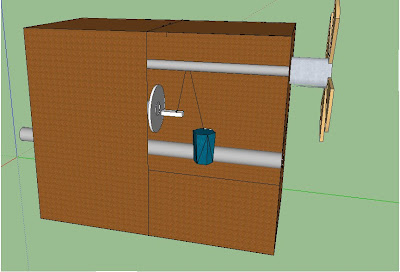

Imagen del avance de modelo 3D google sketchup.

Por Ricardo Paredes 24.

Imagen Previa a la construcción del proyecto.

Proyecto elegido:

El proyecto elegido fue un "Molino de agua"

Por: Javiera miranda.

Leva

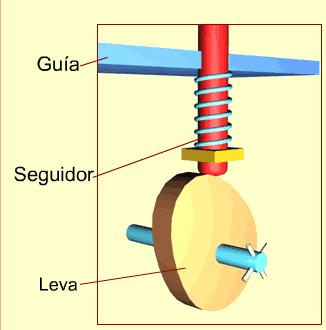

El mecanismo de leva y seguidor se emplea para transformar el movimiento circular en un movimiento rectilíneo alternativo con unas características determinadas que dependen del perfil de la leva. La forma de la leva se diseña según el movimiento que se pretende para el seguidor. Para saber las características del movimiento del seguidor es necesario realizar una gráfica.

En los motores de combustión alternativos se emplean levas para efectuar la apertura y cierre de las válvulas que dejan entrar el combustible y salir los gases de la cámara de combustión.
Las levas pueden tener distintas formas, de disco, cilíndricas y de campana; la más común es la de disco.

Por: Camila Chamorro.

Excéntrica

EXCÉNTRICA

El mecanismo de excéntrica consta básicamente de dos elementos, la propia excéntrica y el seguidor. La excéntrica

es un disco cilíndrico que tiene un eje de giro desplazado un valor "e", llamado al

zada, respecto del centro del disco. El seguidor es una varilla que está en contacto permanente con la excéntrica y que recibe el movimiento de

esta. Con este ingenio conseguimos transformar el movimiento circular de la

excéntrica en movimiento rectilíneo alternativo del seguidor. El mecanismo no es reversible. La forma de la gráfica del movimiento d

escrito por el extremo del seguidor es la misma para cualquier excéntrica, solo varía la amplitud del movimie

nto, lo que llamamos alzada (e).

Por: Camila Chamorro.

Biela Manivela

BIELA MANIVELA

Este mecanismo está f

ormado por una manivela que tiene un movimiento circular y una barra llamada b

iela que está unida con articulaciones por un extremo a la manivela y por otro a un sistema de guiado (pistón)

que describe un movimiento rectilíneo alternativo. El mecanismo es reversible, el movimiento de entrada ta

nto puede ser circular de la manivela como rectilíneo alternativo de la guía de la biela.El sistema biela manivela tiene mucha importancia en los motore

s de explosión alternativos, así como antes también lo tuvo en la construcción de máquina

s de vapor.

Por: Camila Chamorro.

Tornillo Tuerca

TORNILLO TUERCA

Este mecanismo consta de un tornillo y una tuerca que tienen como objeto transformar el movimiento circular en rectilíneo. Si hacemos girar el tornillo o la tuerca manteniendo la orientación del otro, el que no gira avanza según la fórmula:

a=p·n

Siendo "p" el paso del tornillo y "n" el número de vueltas.
Este mecanismo tiene muchas aplicaciones en desplazamientos lineales lentos: portales automáticos, prensas, tornillos de banco, carros de máquin

as, etc.

Por: Camila Chamorro
